應用案例|中壓交流變頻器在水廠的應用

投稿人：內蒙古祺韻光迅科技有限公司-技術部-技術工程師-李先成

  本文通過烏蘭察布市中心城區應急供水工程二級加壓泵站水泵的變頻控制系統來分析，在大型市政供水行業上的產品選型及高壓交流變頻器應用特點和優勢。

一、引言

烏蘭察布市中心城區應急供水工程，位于內蒙古自治區烏蘭察布市境內。水源為旗下營水源地及隆勝水庫，受水區位于烏蘭察布市集寧區、內蒙古中西礦業有限公司、旗下營鎮工業園區內蒙古伊東集團東興化工有限責任公司，輸水管線穿越集寧區、卓資縣、察哈爾右翼前旗、察哈爾右翼中旗。日供水量達到2萬立方米，年供水量約700萬立方，全線120km，主要包括1#-11#水源井、一級加壓泵站、二級加壓泵站、高位水池、調節水池，凈水廠、油葫蘆灣調流調壓室等9項工程建設。項目建成投入使用，極大的滿足了中心城區居民生活用水需求，提高了城市供水安全保障能力。

二、現場環境和工藝介紹

a. 現場溫度：-25~26℃之間；

b. 現場濕度：現場濕度一般；

b. 有無粉塵：無；

d. 現場變頻器系列：XXXXXX；

e. 負載設備名稱：加壓泵；

f. 電機信息：高壓變頻調速三相異步電動機；

g. 負載電流范圍：0~95.6A

h. 輸入電壓范圍：10KV±10%

i. 海拔高度：設備安裝與海拔1500m以下；

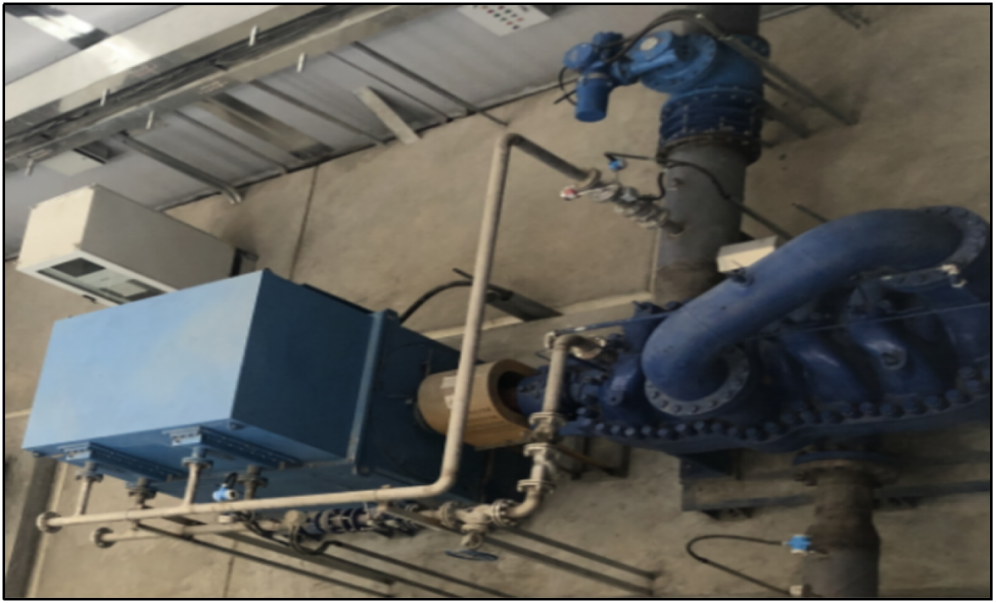

現場照片：

三、產品選型

  作為本項目非常關鍵的設備，變頻器驅動系統直接關系到整體項目投入運營后是否能達到設計的供水能力，以及生產系統長期經濟合理的運行。那么一般的高壓變頻器選型主要考慮的因素有：電機功率、電壓等級、控制方式、要求的調速范圍、負載類型等。

除上述必須考慮到因素外，還需充分考慮現場的環境和實際生產中設備管理情況。

現場環境因素，如：一，對環境的適應能力包括，變頻器應具有對電網電壓波動的適應能力。在母線上電動機成組自起動、母線上最大一臺電動機組起動時，變頻器應能正常運行不受影響。另外，在母線切換等情況下所造成的母線電壓瞬時失電發生后，變頻器應具有持續或恢復運行的功能。二，考慮現場環境，如灰塵、高溫、潮濕等?；覊m進入變頻柜內會導致絕緣下降或擊穿損壞電子元器件;灰塵堵塞濾網造成功率柜散熱效果差，易導致功率模塊過熱失效損壞。

生產管理因素，如：一般提升泵站都設置在交通比較偏僻的地方，除定期的巡查外，日常無值守。這就對設備的可靠性和自動化水平提出了較高的要求，所以在高壓變頻選型上要求結構簡單、集成度高，同時為了達到無人化管理對整個泵站控制系統的智能化程度也提出了較高要求。

四、高壓變頻驅動設計方案

4.1 一次回路設計方案

根據該廠區電網容量足夠滿足兩用一備水泵的直接帶載啟動的實際情況，我司在變頻驅動方案上選擇手動切換旁路方案，可保證變頻器在故障停機或檢修時通過高壓真空接觸器直接手動切換至工頻運行；該回路系統簡潔明了，便于操作和維護。一次回路圖如下所示：

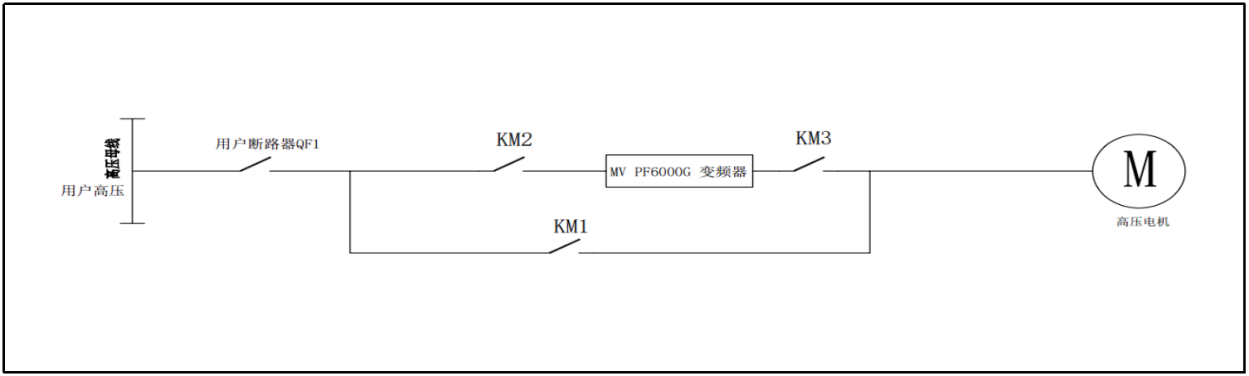

 圖1 一拖一手動切換方案

一拖一手動旁路柜是由三個真空接觸器KM1、KM2、KM3組成。變頻器輸出真空接觸器KM3和工頻真空接觸器KM1互鎖，完全能夠保證變頻調速系統安全運行。

(1)在變頻運行狀況下，KM2、KM3閉合，KM1斷開。

如需手動切換至工頻運行時，變頻器系統先發自由停車命令，再由電氣控制依次斷開KM3、KM2，然后電氣控制閉合KM1，使電機切換至工頻側，使電機工頻運行；

(2)在工頻旁路運行狀況下，KM1閉合，KM2、KM3斷開。

如需手動切換至變頻運行時，先閉合KM2，待變頻器到就緒狀態后，斷開KM1，閉合KM3，使電機切換至變頻側，電機投入變頻運行。

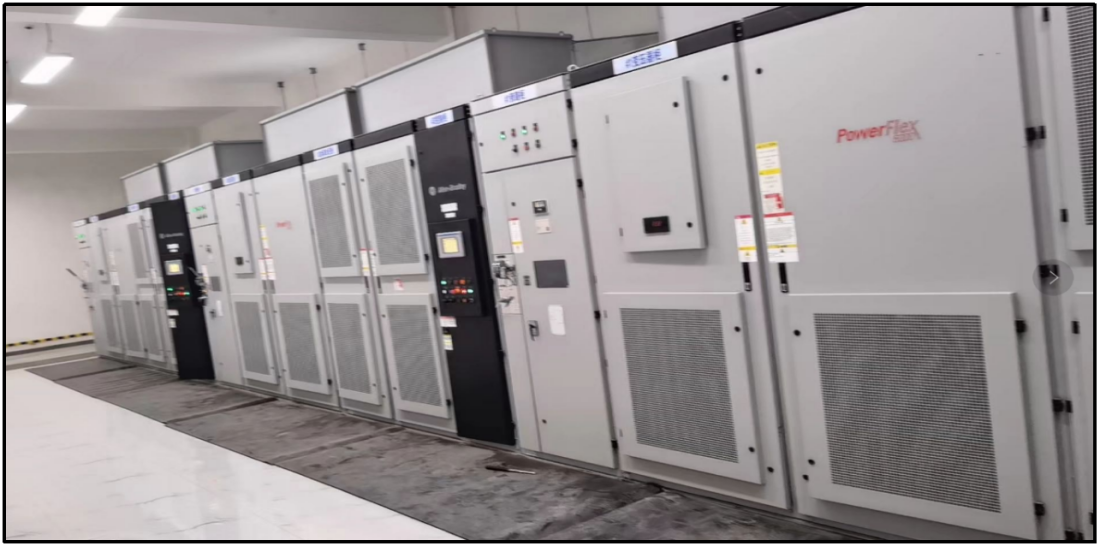

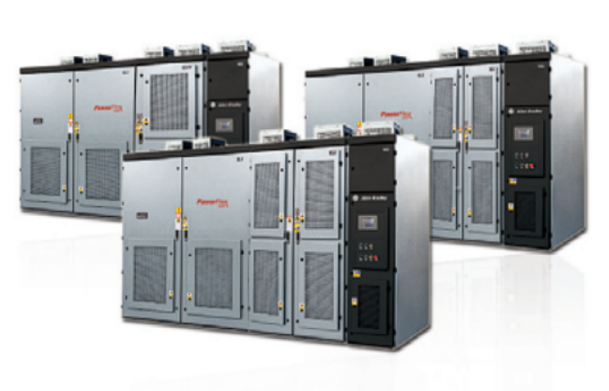

圖2 現場高壓變頻器（共3臺）

4.2 控制模式

選型產品高壓變頻器具備無傳感器矢量控制（SVC）功能，配備標準7英寸彩色觸摸屏方式，支持EtherNet/IP連接，調試簡單、使用方便、易于維護。

控制系統具備反應速度快，抗干擾能力強。操作面板安裝在控制單元柜前門上，同時控制柜門上還有指示燈及按鈕等。就地控制通過觸摸屏交互式人機界面可實現各種運行參數的顯示，對變頻器的各種操作以及運行和故障情況的實時記錄；遠程控制通過PLC、上位機或機旁操作箱實現對變頻器的操作和監控。

該項目為實現較高的自動化運行和監控能力，同時保證系統足夠簡潔邏輯分層上采用三層結構，將加壓泵變頻器信號直接接至廠內PLC系統進行集中控制。系統原理圖如下圖所示：

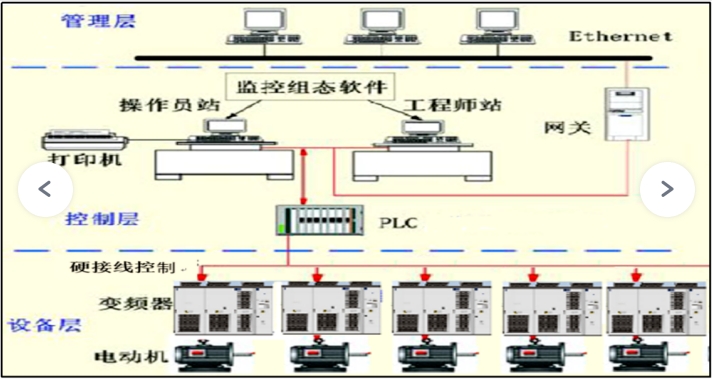

圖3 加壓泵分布集中綜合監控系統圖

該控制系統利用了PLC控制系統的高可靠性和高自動化的操作和管理能力，將現場水泵出口閥門的開關、管道的流量、壓力和前池液位信號等全部采集至PLC系統通過PLC編程和組態軟件實現了泵站的智能化控制，水廠完全實現無人化24小時長期運行。

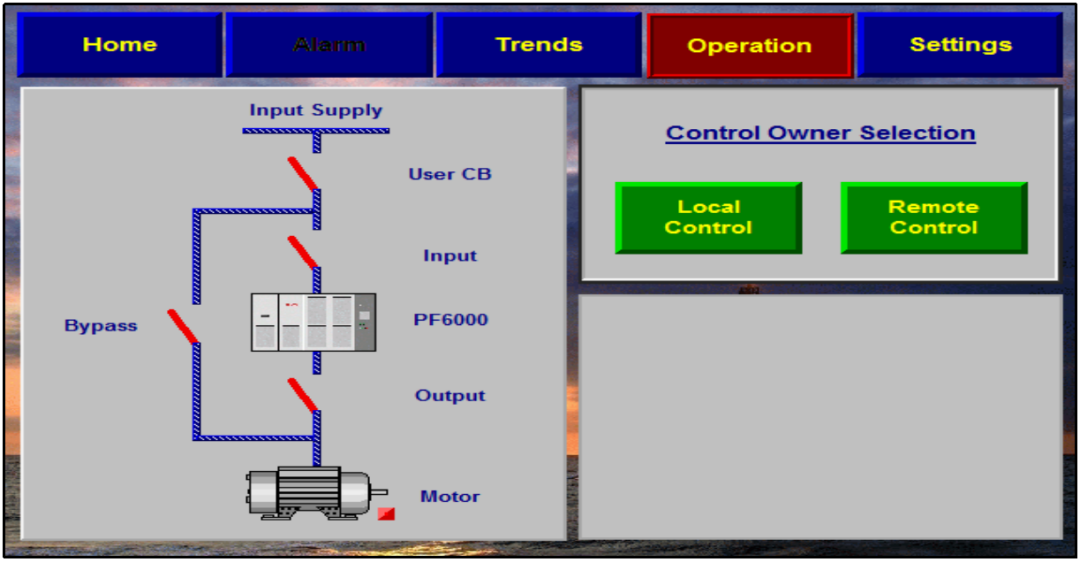

圖4 控制柜觸摸屏控制畫面

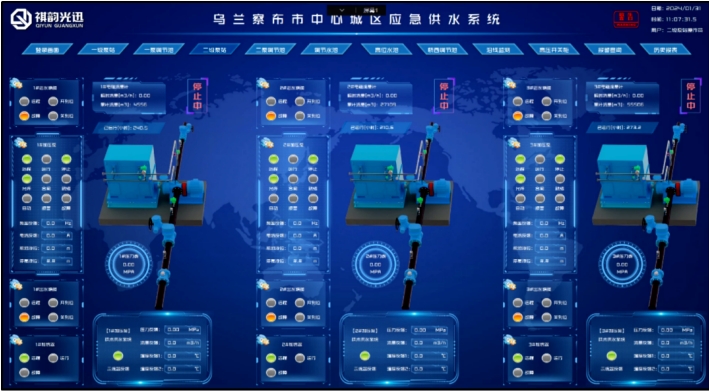

圖5 控制室上位控制畫面

五、 選型中壓變頻器產品原理和優勢

5.1 變頻器產品原理

  本次項目選型高壓變頻器屬于直接高-高、交-直-交、電壓源型變頻器，它主要由輸入切分變壓器，功率單元柜和控制單元柜三部分組成。采用先進的功率單元串聯疊波技術、空間矢量控制的正弦波PWM調制方法、新穎的操作界面和高性能IGBT功率器件。

  本項目應用高壓變頻器的內部接線圖如下：

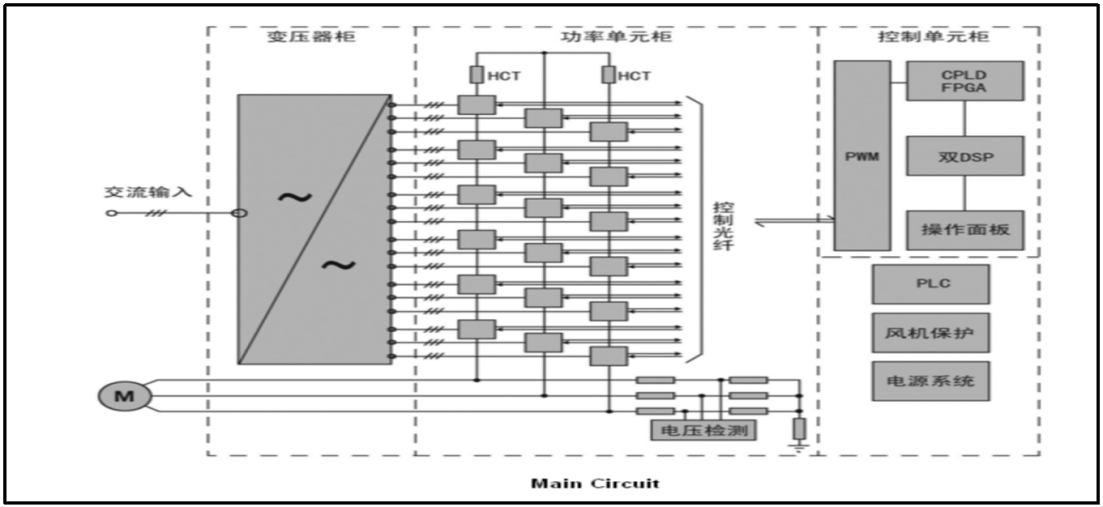

圖6 內部連線圖

三相高壓電經用戶側的高壓開關柜進入變頻器。

首先，經過輸入變壓器的降壓，移相、然后供給功率單元柜中的功率單元。為功率單元供電的各副邊繞組是相互獨立，相互隔離的，這些單元分為三部分，每部分組成一相。在每一相中，相鄰功率單元的輸出端首尾相串，三相之間最終形成星形連接方式為高壓電機提供可變頻變壓的高壓交流電。

5.2 選型產品的優勢

通過上述原理可以看出，本項目所選高壓變頻器能提供畸變可忽略的可變頻變壓的高壓交流電，供給交流電動機做變頻調速驅動用，非常適用本項目的標準異步電動機，而且對電網的不良影響可忽略。

項目產品具備如下優勢：

  （1）對供電系統不產生明顯的諧波畸變，無需任何形式的濾波器，不會對其他敏感設備造成干擾；

（2）功率因數非常高，無需功率因數補償裝置；

（3）電動機不必因諧波發熱而降容使用；

（4）電動機噪聲與采用工頻供電時相近；

（5） 電動機的電應力強度與采用工頻電源時相近，無明顯附加影響；

（6）轉矩脈沖很低，不會導致機械共振，同時也減少傳動機構的磨損；

（7）完整的參數化功能，容易設定，可滿足各種應用的要求；

（8）完善的故障自診斷及保護，能對系統各種故障作出準確報警和保護；

（9）全模塊化結構，微機主控制器能準確、快速定位故障部件和原因，數分鐘內便可以排除或更換

六、結束語

作為內蒙古自治區烏蘭察布市的重點民生工程，該工程采用了國內外先進的、適用的新技術、新設備、新工藝。而作為本次項目的實施人員，我有幸參與了項目全過程的管理，我們始終堅持“做工程，就是做服務！”的理念，堅持從用戶的視角思考工程的建設標準，在對國內外產品進行充分調研的基礎上，選定了運用全新無傳感器矢量控制（SVC）技術和配備標準能效的高壓變壓器。其關鍵因素包括，產品雖為進口品牌，但完全在國內生產和研發，即保證了產品品控，也保證了產品更好的售后服務，同時其產品在國內水行業有豐富的應用案例，利用其強大的無沖擊軟啟和通信兼容功能，實現了水廠關鍵設備的免維護運行和人工智能調節管理。減少電機啟動時的沖擊和電壓波動，延長電機壽命，為電網提供了更加穩定、高效和節能的運行方式。從項目上線運行的實際效果說明，正確選擇是項目成功關鍵因素。
